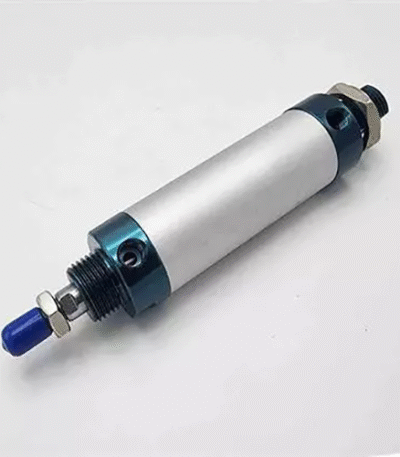

جک قلمی MAL 20*20

جک قلمی MAL 20×20، یک جک پنوماتیک دوطرفه با سایز لوله 20 میلی‌متر و کورس 20 میلی‌متر است که برای کاربردهای فضای محدود با نیاز به نیروی متوسط طراحی شده است [citation:1][citation:3][citation:4]. مشخصات فنی کلیدی: سایز لوله (Bore Size): 20 میلی‌متر، کورس (Stroke): 20 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:3][citation:4]، سیال کاری: هوای فشرده …

جک قلمی MAL 20×20، یک جک پنوماتیک دوطرفه با سایز لوله 20 میلی‌متر و کورس 20 میلی‌متر است که برای کاربردهای فضای محدود با نیاز به نیروی متوسط طراحی شده است [citation:1][citation:3][citation:4]. مشخصات فنی کلیدی: سایز لوله (Bore Size): 20 میلی‌متر، کورس (Stroke): 20 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:3][citation:4]، سیال کاری: هوای فشرده فیلتر شده (المان فیلتر 40 میکرون) [citation:1][citation:4]، محدوده فشار کاری: 0.1 تا 0.9 مگاپاسکال (1 تا 9 بار) [citation:1][citation:3][citation:4]، دمای کاری: 20- تا 70 درجه سانتی‌گراد [citation:1][citation:3][citation:4]، سایز پورت ورودی هوا: M5×0.8 یا G1/8 اینچ (PT 1/8) [citation:3][citation:4][citation:11]، جنس بدنه: آلیاژ آلومینیوم [citation:3][citation:4]، جنس آب‌بند: NBR (نیتریل) [citation:3]، سرعت حرکت: 30 تا 800 میلی‌متر بر ثانیه [citation:1][citation:4][citation:7]، نوع بالشتک: ضربه‌گیر لاستیکی (Rubber Bumper) یا قابل تنظیم [citation:3][citation:4][citation:7]، رزوه شفت: M6x1.0 [citation:3][citation:5]، وزن: حدود 0.45 کیلوگرم [citation:3]. کاربردها: خطوط تولید خودکار، مونتاژ قطعات کوچک، بسته‌بندی، دستگاه‌های آزمایشگاهی و صنایع سبک. نکته مهم: جک‌های سری MAL معمولاً به دو صورت با مگنت (S) و بدون مگنت عرضه می‌شوند که برای نصب سنسور موقعیت، مدل دارای مگنت (MAL20×20-S) باید سفارش داده شود [citation:3][citation:9][citation:10].
