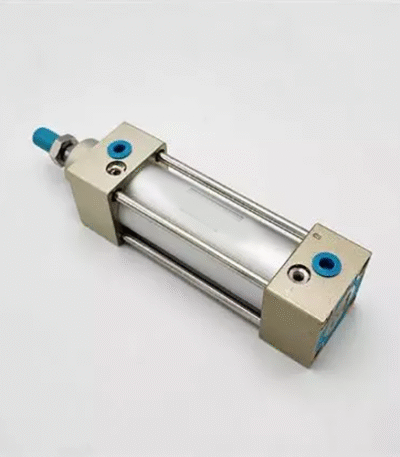

جک-چهار-میل-sc-80-800-S

جک چهار میل پنوماتیک SC-80-800-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 80 میلی‌متر و کورس 800 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است. مشخصات فن…

جک چهار میل پنوماتیک SC-80-800-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 80 میلی‌متر و کورس 800 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است. مشخصات فنی کلیدی: قطر پیستون (Bore Size): 80 میلی‌متر، کورس (Stroke): 800 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:2][citation:10]، محدوده فشار کاری: 0.15 تا 1.0 مگاپاسکال (1.5 تا 10 بار) [citation:1][citation:10]، دمای کاری: 20- تا 70 درجه سانتی‌گراد [citation:1][citation:2][citation:10]، سایز رزوه ورود و خروج هوا: G 3/8 اینچ (PT 3/8) [citation:1][citation:9][citation:10]، سایز رزوه شفت: M20x1.5 [citation:9][citation:10]، جنس بدنه: آلومینیوم [citation:2][citation:10]، جنس آب‌بند: NBR (نیتریل) یا TPU (پلی‌اورتان) [citation:1][citation:10]، نوع بالشتک: قابل تنظیم (Adjustable Cushion) در دو طرف [citation:1][citation:10][citation:11]، سرعت حرکت: 30 تا 800 میلی‌متر بر ثانیه [citation:1][citation:10]، سیال کاری: هوای فشرده فیلتر شده (المان فیلتر 40 میکرون) [citation:1][citation:10][citation:11]. کاربردها: خطوط تولید خودکار، مونتاژ، بسته‌بندی و صنایع متوسط تا سنگین. نکته مهم: هنگام انتخاب و سفارش، به برند سازنده (مانند ایرتک، SMC، فستو) و همچنین گارانتی و خدمات پس از فروش توجه کنید. این جک به دلیل داشتن مگنت، قابلیت اتصال به سنسورهای موقعیت‌یاب را دارد و باید با هوای فشرده فیلتر شده (با فیلتراسیون حداقل 40 میکرون) تغذیه شود [citation:1][citation:10][citation:11]. با توجه به کورس 800 میلی‌متر، در حین نصب باید به تکیه‌گاه‌های مناسب و پایداری مجموعه توجه شود تا از خمیدگی یا انحراف شفت جلوگیری گردد.
