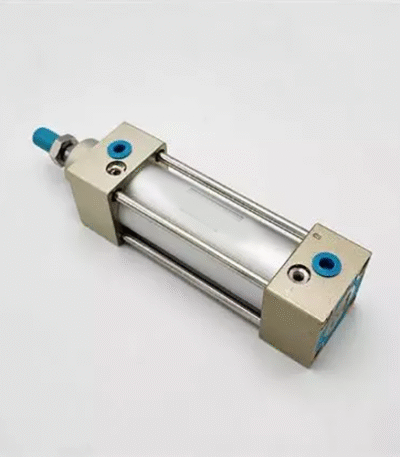

جک-چهار-میل-sc-80-700-S

جک چهار میل پنوماتیک SC-80-700-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 80 میلی‌متر و کورس 700 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند [citation:1][citation:5][citation:6]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد [citation:5]. حرف S در انتهای مدل نشان‌دهنده وجود مگنت …

جک چهار میل پنوماتیک SC-80-700-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 80 میلی‌متر و کورس 700 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند [citation:1][citation:5][citation:6]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد [citation:5]. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است [citation:1][citation:3][citation:5]. مشخصات فنی کلیدی: قطر پیستون (Bore Size): 80 میلی‌متر، کورس (Stroke): 700 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:5][citation:6]، محدوده فشار کاری: 0.1 تا 0.9 مگاپاسکال (1 تا 9 بار) [citation:1][citation:2]، دمای کاری: 0- تا 70 درجه سانتی‌گراد [citation:1]، سایز رزوه ورود و خروج هوا: G 3/8 اینچ (Rc 3/8) [citation:1]، سایز رزوه شفت: M20x1.5 [citation:1]، جنس بدنه: آلومینیوم، جنس آب‌بند: NBR (نیتریل) یا TPU (پلی‌اورتان) [citation:1][citation:5]، نوع بالشتک: قابل تنظیم (Adjustable Cushion) در دو طرف [citation:1]، سرعت حرکت بدون بار: 50 تا 800 میلی‌متر بر ثانیه [citation:1]، وزن: حدود 3 کیلوگرم . کاربردها: خطوط تولید خودکار، مونتاژ، بسته‌بندی و صنایع متوسط تا سنگین. نکته مهم: هنگام انتخاب و سفارش، به برند سازنده (مانند ایرتک، SMC، فستو) و همچنین گارانتی و خدمات پس از فروش توجه کنید. این جک به دلیل داشتن مگنت، قابلیت اتصال به سنسورهای موقعیت‌یاب را دارد و باید با هوای فشرده فیلتر شده (با فیلتراسیون حداقل 40 میکرون) تغذیه شود [citation:2]. با توجه به کورس 700 میلی‌متر، در حین نصب باید به تکیه‌گاه‌های مناسب توجه شود تا از خمیدگی شفت جلوگیری شود.
