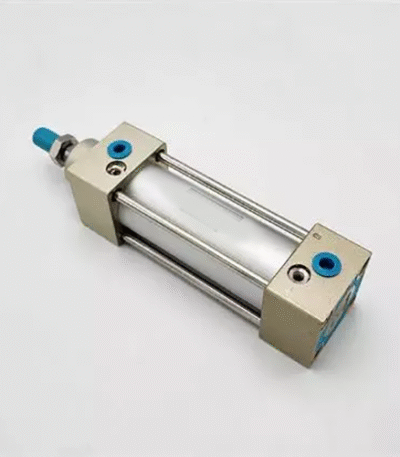

جک-چهار-میل-sc-63-700-S

جک چهار میل پنوماتیک SC-63-700-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 63 میلی‌متر و کورس 700 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند [citation:1][citation:2][citation:8]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد [citation:11]. حرف S در انتهای مدل نشان‌دهنده وجود مگنت…

جک چهار میل پنوماتیک SC-63-700-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 63 میلی‌متر و کورس 700 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند [citation:1][citation:2][citation:8]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد [citation:11]. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است [citation:1][citation:8]. مشخصات فنی کلیدی: قطر پیستون (Bore Size): 63 میلی‌متر، کورس (Stroke): 700 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:2][citation:4]، محدوده فشار کاری: 0.1 تا 1.0 مگاپاسکال (1 تا 10 بار) [citation:1][citation:3][citation:9]، دمای کاری: 20- تا 70 درجه سانتی‌گراد [citation:1][citation:9][citation:11]، سایز رزوه ورود و خروج هوا: G 3/8 اینچ (PT 3/8) [citation:1][citation:2][citation:9]، سایز رزوه شفت: M16x1.5 [citation:2][citation:5]، جنس بدنه: آلومینیوم [citation:1][citation:3]، جنس آب‌بند: NBR (نیتریل) یا TPU (پلی‌اورتان) [citation:2][citation:11]، قابلیت: دارای مگنت روی پیستون برای نصب سنسور موقعیت [citation:1][citation:2][citation:8]، سرعت حرکت: 30 تا 800 میلی‌متر بر ثانیه [citation:3][citation:11]، بالشتک: قابل تنظیم (Adjustable Cushion) در دو طرف [citation:2][citation:3][citation:9]. کاربردها: خطوط تولید خودکار، مونتاژ، بسته‌بندی و صنایع متوسط تا سنگین [citation:2][citation:9][citation:11]. نکته مهم: هنگام انتخاب و سفارش، به برند سازنده (مانند ایرتک، SMC، فستو) و همچنین گارانتی و خدمات پس از فروش توجه کنید [citation:2][citation:9][citation:10]. این جک به دلیل داشتن مگنت، قابلیت اتصال به سنسورهای موقعیت‌یاب را دارد و باید با هوای فشرده فیلتر شده (با فیلتراسیون حداقل 40 میکرون) تغذیه شود [citation:4][citation:10][citation:11]. با توجه به کورس 700 میلی‌متر، در حین نصب باید به تکیه‌گاه‌های مناسب توجه شود تا از خمیدگی شفت جلوگیری شود.
