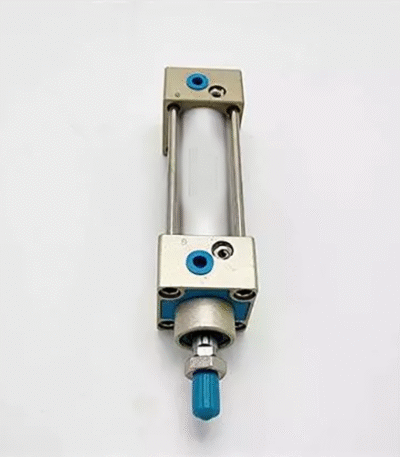

جک-چهار-میل-sc-63-200-S

جک چهار میل پنوماتیک SC-63-200-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 63 میلی‌متر و کورس 200 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است [citation:2][…

جک چهار میل پنوماتیک SC-63-200-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 63 میلی‌متر و کورس 200 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است [citation:2][citation:5][citation:9]. مشخصات فنی کلیدی: قطر پیستون (Bore Size): 63 میلی‌متر، کورس (Stroke): 200 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:3]، محدوده فشار کاری: 0.15 تا 1.0 مگاپاسکال (1.5 تا 10 بار) [citation:5][citation:8]، دمای کاری: 20- تا 70 درجه سانتی‌گراد [citation:5][citation:10]، سایز رزوه ورود و خروج هوا: Rc 3/8 اینچ (PT 3/8) [citation:1][citation:2][citation:5]، سایز رزوه شفت: M16x1.5 [citation:1][citation:5]، جنس بدنه: آلومینیوم آنودایز شده [citation:8][citation:10]، جنس آب‌بند: TPU (پلی‌اورتان) [citation:2][citation:5]، نیروی تئوری در فشار 6 بار: حدود 280 کیلوگرم-نیرو (2746 نیوتن) [citation:1][citation:7]، قابلیت: دارای مگنت روی پیستون برای نصب سنسور موقعیت [citation:2][citation:5]. کاربردها: خطوط تولید خودکار، مونتاژ، بسته‌بندی و صنایع متوسط [citation:1][citation:3]. نکته مهم: هنگام انتخاب و سفارش، به برند سازنده (مانند ایرتک، SMC، فستو) و همچنین گارانتی و خدمات پس از فروش توجه کنید. این جک به دلیل داشتن مگنت، قابلیت اتصال به سنسورهای موقعیت‌یاب را دارد و باید با هوای فشرده فیلتر شده (با فیلتراسیون حداقل 40 میکرون) تغذیه شود. کوسن‌های قابل تنظیم در دو طرف برای عملکرد نرم و کاهنده نویز طراحی شده‌اند [citation:1][citation:3].
