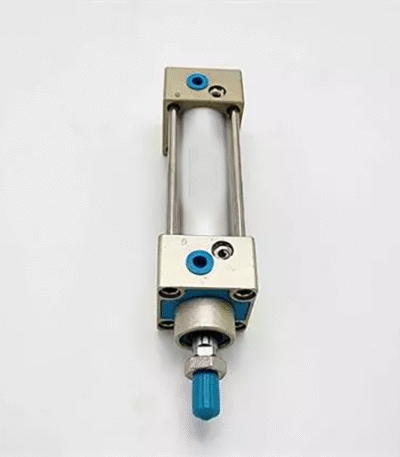

جک-چهار-میل-sc-63-1000-S

جک چهار میل پنوماتیک SC-63-1000-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 63 میلی‌متر و کورس 1000 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند [citation:1][citation:2][citation:8]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد [citation:2]. حرف S در انتهای مدل نشان‌دهنده وجود مگن…

جک چهار میل پنوماتیک SC-63-1000-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 63 میلی‌متر و کورس 1000 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند [citation:1][citation:2][citation:8]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد [citation:2]. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است [citation:1][citation:2]. مشخصات فنی کلیدی: قطر پیستون (Bore Size): 63 میلی‌متر، کورس (Stroke): 1000 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod) [citation:1][citation:12]، محدوده فشار کاری: 0.1 تا 1.0 مگاپاسکال (1 تا 10 بار) [citation:1][citation:8][citation:12]، دمای کاری: 20- تا 70 درجه سانتی‌گراد [citation:1][citation:12]، سایز رزوه ورود و خروج هوا: G 3/8 اینچ [citation:1][citation:4][citation:5]، سایز رزوه شفت: M16x1.5 [citation:1][citation:4][citation:5]، جنس بدنه: آلومینیوم آنودایز شده [citation:1][citation:4]، جنس آب‌بند: NBR (نیتریل) یا TPU (پلی‌اورتان) [citation:1][citation:2][citation:4]، سرعت حرکت بدون بار: 30 تا 800 میلی‌متر بر ثانیه [citation:1][citation:8][citation:12]، نیروی تولیدی در فشار 6 بار: حدود 1870 نیوتن (187 کیلوگرم-نیرو) [citation:4][citation:12]. کاربردها: خطوط تولید خودکار، مونتاژ، بسته‌بندی و صنایع متوسط تا سنگین. نکته مهم: هنگام انتخاب و سفارش، به برند سازنده (مانند ایرتک، SMC، فستو) و همچنین گارانتی و خدمات پس از فروش توجه کنید. این جک به دلیل داشتن مگنت، قابلیت اتصال به سنسورهای موقعیت‌یاب را دارد و باید با هوای فشرده فیلتر شده (با فیلتراسیون حداقل 40 میکرون) تغذیه شود [citation:1][citation:8]. کورس 1000 میلی‌متر برای این سایز جزو کورس‌های بلند محسوب می‌شود و در حین نصب باید به تکیه‌گاه‌های مناسب توجه شود تا از خمیدگی شفت جلوگیری شود.
