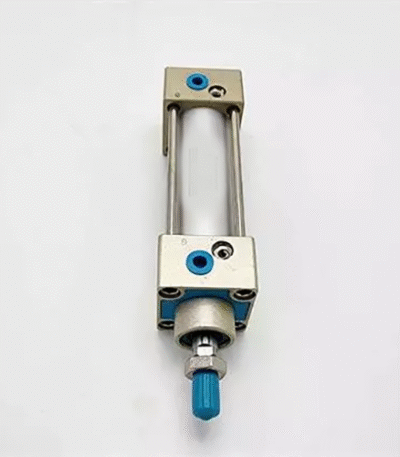

جک-چهار-میل-sc-32-500-S

جک چهار میل پنوماتیک SC-32-500-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 32 میلی‌متر و کورس 500 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند[citation:1][citation:3]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور …

جک چهار میل پنوماتیک SC-32-500-S، یک عملگر خطی دوطرفه (Double-Acting) با قطر پیستون 32 میلی‌متر و کورس 500 میلی‌متر است که با استفاده از هوای فشرده، نیروی مکانیکی رفت و برگشتی تولید می‌کند[citation:1][citation:3]. این جک دارای چهار میله راهنما (Tie-Rod) در اطراف بدنه است که از چرخش شفت جلوگیری کرده و دقت حرکت خطی را افزایش می‌دهد. حرف S در انتهای مدل نشان‌دهنده وجود مگنت روی پیستون برای نصب سنسور موقعیت است[citation:3][citation:5]. مشخصات فنی کلیدی: قطر پیستون (Bore Size): 32 میلی‌متر، کورس (Stroke): 500 میلی‌متر، نوع عملکرد: دوطرفه (Double Acting) با شفت یکطرفه (Single Rod)[citation:1][citation:3]، محدوده فشار کاری: 0.1 تا 1.0 مگاپاسکال (1 تا 10 بار)[citation:1][citation:7]، دمای کاری: 0 تا 70 درجه سانتی‌گراد[citation:1]، سایز رزوه ورود و خروج هوا: G 1/8 اینچ (PT 1/8)[citation:1][citation:8]، سایز رزوه شفت: M10x1.25[citation:1][citation:8]، جنس بدنه: آلومینیوم، جنس آب‌بند: TPU (پلی‌اورتان) یا NBR (نیتریل)[citation:1][citation:3]. کاربردها: خطوط تولید خودکار، مونتاژ، بسته‌بندی و صنایع سبک. نکته مهم: هنگام انتخاب و سفارش، به برند سازنده (مانند ایرتک، SMC، فستو) و همچنین گارانتی و خدمات پس از فروش توجه کنید. این جک به دلیل داشتن مگنت، قابلیت اتصال به سنسورهای موقعیت‌یاب را دارد و باید با هوای فشرده فیلتر شده (با فیلتراسیون حداقل 40 میکرون) تغذیه شود[citation:1].
